云境天合便攜式el檢測儀:檢測速度可調,能夠快速完成檢測任務,提高檢測效率【型號推薦:TH-EL1,云境天合廠家直供發貨,精選品牌認證品質保障】便攜式EL檢測儀通過多檔速度調節、智能算法優化及模塊化設計,實現了檢測速度與精度的動態平衡,能夠靈活適應不同場景下的高效檢測需求,顯著提升光伏產業全鏈條的檢測效率。設備支持0.1V-100V多檔電壓調節,可根據組件類型(如單晶、多晶、PERC、HJT)和缺陷特征(如隱裂、斷柵、低效區)自動匹配最好電壓,縮短信號激發時間。根據組件表面反射率、EL信號強度實時調整曝光時間(如1ms-100ms動態范圍),避免過曝或欠曝導致的圖像質量下降,確保高速檢測下的缺陷可識別性。對高反光區域(如銀柵線)降低曝光,對暗區(如隱裂)增加曝光,提升整體圖像動態范圍,減少重復檢測次數。通過激光測距與電動變焦鏡頭,實現0.5米-3米檢測距離的自動對焦,減少人工調整時間。

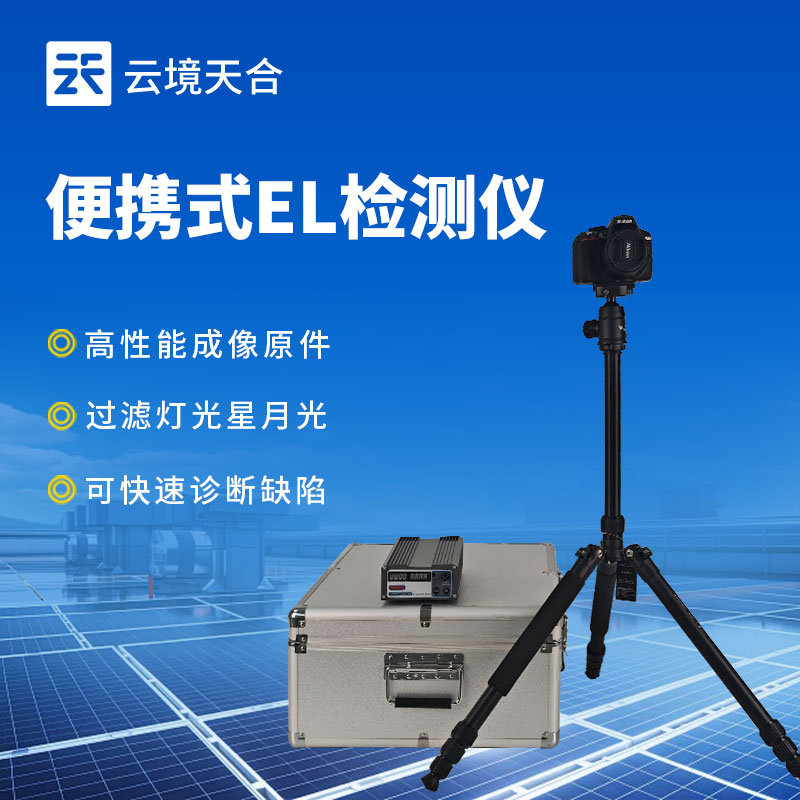

產品簡介:便攜式EL檢測儀應用于光伏太陽能電池板的內部缺陷檢測,可跟高的幫助用戶完成產品質量檢測把控生產與安裝風險,便攜式EL檢測儀搭載2000萬級紅外相機可有效幫助用戶完成光伏板質量檢測,整機配備更為輕便的測試電源與三腳架模塊,攜帶運輸更為便捷,并且不受航空攜帶影響。
應用場景:適用于光伏電站組件到貨檢,以及倉庫/實驗室/工廠的組件質量檢測。
可識別缺陷類型:
| 隱裂 | 破片 | 碎片 | 斷柵 | 黑心 | 虛焊 |
| 工藝污染 | 低效率片 | 黑邊 | 燒結 | 過刻 | 穿孔 |
產品特點優勢:
1、攜帶便捷適用于移動式電站測試
2、全自動對焦精度更高清晰度更好
3、2000萬級紅外相機畫質更透徹
4、程控恒流電源現場檢測更為安全穩定
5、平板電腦圖傳查看無需相機查看檢測圖像
6、1.85米輕型三腳架移動輕便簡單
7、整機模塊低至5kg,背包輕便攜帶
應用領域:
| 模塊 | 配置 | 規格 |
| 相機模塊 | 像素 | 2000萬像素 |
| 分辨率 | 4496X3000 | |
| 芯片 | 23.6x15.6mm、CMOS傳感器 | |
| 精度 | 1.5mm/pixel | |
| 光屏蔽 | 燈光、月光、星光、室內輕微太陽光 | |
| 檢測面積 | 3000mm*2000mm | |
| 鏡頭 | 18-55mm | |
| 對焦模式 | 全自動對焦 | |
| 電池 | 1040mah | |
| 內存卡 | 64GB、Wi-Fi無線 | |
| 電源模塊 | 輸出電流 | 0~5A可調 |
| 電流精度 | 0.1A | |
| 輸出電壓 | 0~60V可調 | |
| 電壓精度 | 0.1V | |
| 控制面板 | LED數顯程控面板 | |
| 功能設置 | 上電參數預設保存;輸出一鍵上電 | |
| 電路保護 | 短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板 | |
| 上電線 | 10cm交流三孔品字輸入線 | |
| 直流線 | 3m直流輸出線、MC4端口對接組件 | |
| 軟件 | 圖傳APP | 檢測圖片查看與下載 |
| 支架系統 | 檢測支架 | 1.85米鋁合金支架 |
| 檢測云臺 | 支架一體式安裝,360度旋轉 | |
| 使用環境 | 沙漠,高原,屋頂,丘陵,山坡,廠房,屋頂,雪地,大棚,農光互補,魚光互補,風光互補,等各種環境 | |
| 質保售后 | 1年質保、24H響應、72H故障解決方案、備品備件協調 | |
